Автоматика превращает тяжелую откатную створку в удобный инструмент, управляемый одним нажатием кнопки. Но выбор привода нельзя сводить к простому сравнению ценников в интернет-магазине. Ошибка в расчетах приведет к тому, что мотор сгорит в первую зиму, а пластиковые или латунные шестерни редуктора слижутся под нагрузкой.
Чтобы откатные ворота стабильно работали в морозы и не требовали постоянного сервисного ремонта, необходимо учитывать массу полотна, интенсивность проездов, климат региона и тип двигателя. В этом материале подробно разобраны ключевые параметры электроприводов, принципы расчета реальной нагрузки с учетом парусности, а также представлен объективный обзор популярных производителей.
Из чего состоит базовый комплект автоматики
Многие ошибочно полагают, что автоматика — это просто мотор, который нужно прикрутить к закладной детали. На практике любой рабочий комплект представляет собой сложную систему взаимосвязанных узлов.

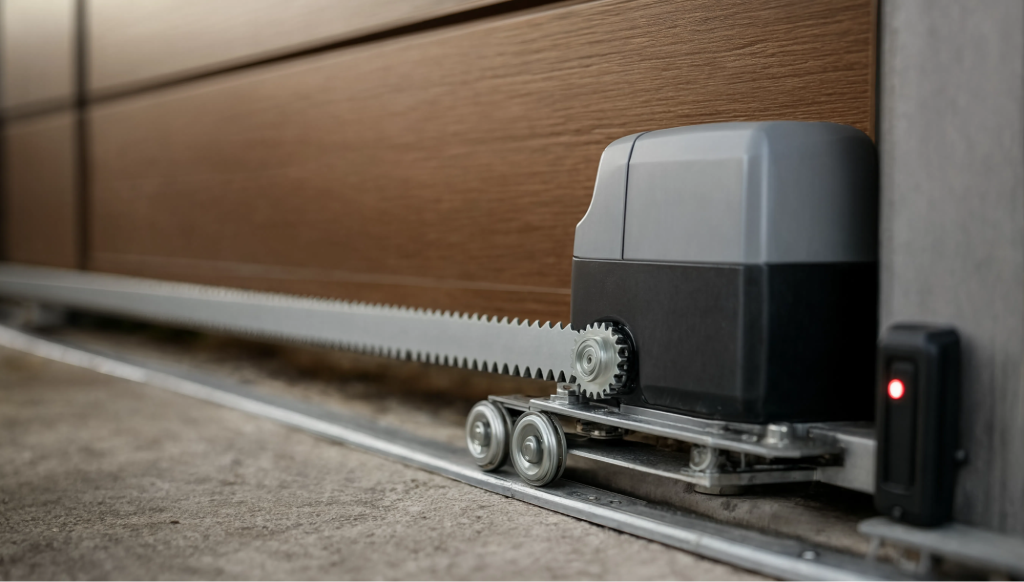

Электродвигатель с редуктором и блоком управления
Сердце привода. Электромотор создает крутящий момент, который через редуктор передается на ведущую шестерню. Внутри герметичного корпуса также скрыт блок управления — «мозг» системы, отвечающий за логику работы, настройку концевых выключателей и подключение внешних аксессуаров. Современные платы умеют регулировать усилие, скорость и запоминать траекторию движения створки. Важный элемент — система аварийной разблокировки (ключ), позволяющая открыть ворота вручную при отключении электричества.
Зубчатая рейка
Передаточное звено, которое крепится к нижней части воротного полотна. Ведущая шестерня привода цепляется за зубцы рейки и толкает створку вдоль забора. Рейка продается метровыми отрезками, которые стыкуются между собой. Для стандартного проема шириной 4 метра с учетом длины противовеса потребуется около 5–6 метров стальной оцинкованной рейки.
Пульты-передатчики и радиоприемник
Устройства для дистанционного контроля доступа. Радиоприемник может быть встроен в плату или вынесен наружу в отдельном корпусе с антенной для лучшего приема сигнала. В базовый набор входит пара брелоков, но память плат позволяет прописать до нескольких сотен пользователей.
Фотоэлементы безопасности и сигнальная лампа
Инфракрасные датчики монтируются на столбах в створе проема на высоте 50–60 см от земли. Если во время закрытия луч прерывается (машиной, собакой или человеком), плата мгновенно останавливает двигатель и дает команду на реверс. Сигнальная лампа мигает во время цикла, предупреждая окружающих о движении массивной конструкции. Зимой встроенная в лампу антенна усиливает радиосигнал, что критично при снегопадах.
Главные критерии выбора привода
Подбор оборудования требует жесткого сопоставления характеристик мотора с реальными условиями на объекте. Разберем фундаментальные параметры, от которых зависит стабильная работа системы.
Масса полотна и запас мощности
В технических паспортах производитель указывает максимальный вес ворот для идеальных лабораторных условий. На практике створка сталкивается с колоссальным сопротивлением: зимой густеет смазка в подшипниках, на направляющую балку намерзает лед, а порывы бокового ветра создают огромную парусность (особенно если ворота зашиты сплошным профлистом, сэндвич-панелями или деревом).
Золотое правило монтажных бригад: оборудование нужно выбирать с запасом мощности минимум в 30–50% от фактической массы конструкции. Если ворота весят 300 кг, смело покупайте привод, рассчитанный на 600–800 кг. Такой мотор будет работать в щадящем режиме, а его ресурс увеличится в разы.
Интенсивность использования
Интенсивность эксплуатации — это процентное соотношение времени работы и отдыха двигателя за определенный промежуток времени (обычно за час). Например, при интенсивности 30% и полном цикле открытия/закрытия в 60 секунд ворота смогут пропустить около 18 автомобилей в час.
- 30–40% (бытовая). Идеальна для частного дома или дачи с редкими выездами.
- 50–70% (полупромышленная). Подходит для офисных парковок, небольших предприятий и ТСЖ (до 20 авто).
- 100% (промышленная). Мощные электромеханические или гидравлические приводы для складов и КПП с непрерывным потоком транспорта. Они оснащаются узлами охлаждения и способны работать сутками без перегрева.
Попытка сэкономить и поставить бытовой привод на корпоративный въезд приведет к постоянному срабатыванию термозащиты и замене мотора уже через месяц.
Напряжение двигателя: 24 В против 230 В
Этот параметр критичен для безопасности и функционала.
- 24 В DC (постоянный ток). Безопасны (не бьют током), поддерживают высокую интенсивность, позволяют реализовать плавный пуск/стоп и подключение резервного аккумулятора (АКБ) на случай отключения электричества. Идеальны для систем с энкодером.
- 230 В AC (переменный ток). Проще, дешевле, обладают высокой стартовой тягой, но не терпят частых циклов и не поддерживают АКБ. Подходят для умеренного климата и стабильной механики.
Материал шестерен редуктора
Внутри корпуса крутящий момент передается через редуктор.
- Сталь. Самый надежный вариант. Не боится пиковых перегрузок, ударов и морозов. Применяется в премиальной и промышленной автоматике.
- Латунь. Тише стали, но быстрее стирается, если фурнитура ворот отрегулирована плохо и створка идет с усилием.
- Технополимер. Современные инженерные пластины работают бесшумно, но на сильном морозе (ниже -25 °C) теряют эластичность. При ударе о сугроб пластиковая шестерня может просто расколоться.
Климат и диапазон рабочих температур
Для регионов с суровыми зимами стандартной заводской смазки не хватает — она превращается в пластилин, и мотор не может стронуть полотно с места. При выборе нужно искать диапазон рабочих температур от -30 °C. Класс защиты корпуса должен быть не ниже IP44 (защита от брызг и пыли). Дополнительно рекомендуется устанавливать термокожух с подогревом блока управления, чтобы избежать конденсата на микросхемах.
Дополнительные параметры и безопасность
Тип концевых выключателей
Механические концевики (физическое нажатие кнопки) дешевы, но зимой намерзают льдом и отказывают, заставляя привод ломать рейку. Магнитные выключатели (герконы) срабатывают бесконтактно сквозь пластиковый корпус. Снег и грязь не влияют на их работу. Для снежных зим магнитные датчики — обязательное требование.
Настройки блока управления
Современные платы оснащены энкодером — датчиком положения вала. Он обеспечивает функцию плавного старта и остановки (Soft Start / Soft Stop), снимая ударную нагрузку с редуктора. Амперометрическая система считывает силу тока: при встрече с препятствием ток возрастает, и плата останавливает мотор до удара. Также полезна функция «калитка» — частичное открытие полотна для прохода пешком.
Системы контроля доступа
Помимо пультов, владельцы интегрируют GSM-модули (открытие звонком с телефона), считыватели RFID-меток, кодовые панели и IP-реле для связки с системой «Умный дом» и сценариями геозон.
Рейтинг производителей автоматики
| Сегмент бренда | Особенности | |
|---|---|---|
| Премиум | Came, Faac, BFT | Итальянская классика, стальные шестерни, энкодеры. |
| Средний | Nice, Alutech | Отличная электроника, адаптация к морозам. |
| Бюджет | DoorHan, An-Motors | Доступная цена, наличие запчастей, латунь/пластик. |
Премиум (Came, Faac, BFT). Флагманы рынка. Came BXV 800 славится гибкой логикой и точным энкодером, а Faac 741 - классический 230-вольтовый мотор-редуктор с огромным ресурсом и ремонтопригодностью. Оборудование прослужит десятилетиями, работает тихо и устойчиво к влаге, но цена комплекта заметно выше средней.
Золотая середина (Nice, Alutech). Nice Robus 1000 на 24В обеспечивает тихий ход, систему самодиагностики и шину BlueBUS для быстрого подключения аксессуаров. Белорусский Alutech RTO-1000 - универсальный комплект с понятным блоком управления и морозостойким корпусом. Отличное соотношение цены и качества, но некоторые модели не рассчитаны на интенсивную эксплуатацию.
Бюджет (DoorHan, An-Motors). DoorHan Sliding-1300 - мощная "тягловая лошадка" на 230В, которая уверенно запускается в морозы до -40°C и привычна любым сервисам. Отличный выбор для тяжелых полотен при ограниченном бюджете. Однако в угоду цене в редукторах часто встречаются латунь и технополимер, а оцинкованные элементы корпуса со временем могут подвергаться коррозии.
Главные ошибки при монтаже и обслуживании
- Игнорирование зазора. Ведущая шестерня привода должна входить в зацепление с зубчатой рейкой с зазором 1–2 мм. Если прижать их вплотную, износ редуктора и шум гарантированы.
- Попытка автоматикой исправить кривую механику. Привод не должен тянуть створку через силу. Перед монтажом полотно обязано катиться по направляющей легко, без перекосов и залипаний.
- Отказ от фотоэлементов. Экономия на датчиках часто заканчивается оплатой кузовного ремонта автомобиля, застрявшего в проеме.
- Неправильная зимняя эксплуатация. Автоматика не обязана ломать ледяной наст. После снегопада нужно очищать направляющую и зубья рейки щеткой, чтобы снизить нагрузку на мотор и продлить жизнь шестерням.
- Экономия на фундаменте. Привод должен устанавливаться на жесткое бетонное основание или закладную деталь. Если платформа «гуляет» от морозного пучения грунта, шестерня будет терять зацепление с рейкой и стачивать зубья.
Исправная механика важна не меньше мощности мотора: при сборке системы заранее подбирайте комплект для откатных ворот с соответствующими роликовыми опорами и направляющей.
Грамотный подбор привода с учетом напряжения, интенсивности и запаса мощности избавит от необходимости чистить снег перед выездом и гарантирует стабильную работу системы на годы вперед.
